En tant que « pont de mesure » pour les compteurs d'énergie CA triphasés-, la sélection des transformateurs de courant (TC) détermine directement la précision de la mesure de l'énergie. Cet article utilise le compteur d'énergie AC CT triphasé de classe 0,5 de Zhejiang Ruiyin Electronics 0,01-1(6)A comme exemple pour présenter les critères de sélection des transformateurs de courant.
Correspondance des paramètres clés
Sélection des spécifications actuelles : le courant côté primaire-est le noyau
La spécification actuelle du transformateur doit répondre à deux exigences clés : "le courant du côté primaire- couvre la charge réelle" et "le courant du côté secondaire- correspond au compteur d'énergie électrique".
● Correspondance fixe actuelle côté secondaire- :Le courant secondaire nominal des compteurs d'énergie électrique D3034 (certifiés MID-) et DTSFU1226 (certifiés CPA-) de Ruiyin Electronics est de 6 A. Lors de la sélection d'un transformateur, assurez-vous que son courant de sortie côté secondaire - se situe dans cette plage. En règle générale, un transformateur côté secondaire-de 5 A est utilisé pour la correspondance.
● Formule de sélection actuelle côté-primaire :Courant nominal côté primaire du transformateur=Courant de charge maximum réel × 1,2 ~ 1,5. Par exemple : si le courant de charge maximum réel est de 200 A, sélectionnez un transformateur avec un courant côté primaire - de 250 A (200 × 1,25) ou 300 A (200 × 1,5). Si le courant de charge fluctue considérablement (par exemple, un équipement moteur), il est recommandé d'utiliser un facteur de 1,5x pour éviter la distorsion de mesure causée par une surcharge.
Scénarios spéciaux : lorsque le courant de charge réel est inférieur à 30 % du courant nominal côté primaire-du transformateur, la précision de la mesure diminue (en raison de la courbe d'erreur du transformateur qui s'écarte de la plage optimale). Dans ce cas, sélectionnez un "transformateur de charge large-" ou ajustez le nombre de tours d'enroulement côté primaire- (les transformateurs fermés prennent en charge le filetage multi-tours : par exemple, un transformateur 300/5A peut être converti en 150/5A en enfilant 2 tours).
Classe de précision
La classe de précision du compteur d'énergie électronique à transformateur de courant UBS est généralement de classe 0,5. Selon les normes de mesure, la classe de précision du transformateur de courant doit être supérieure ou égale à la classe de précision du compteur d'énergie et doit répondre à l'exigence de « classe d'erreur composite inférieure ou égale à 1,0 » :
● Sélection recommandée :Choisissez des transformateurs de classe 0,5 ou 0,2/0,2S. (La classe 0,2S présente des erreurs plus faibles sous charge légère (5 % du courant nominal), ce qui la rend plus adaptée aux scénarios avec de grandes fluctuations de charge ; la classe 0,2 est applicable aux scénarios industriels/commerciaux avec des charges stables.)
● Sélection interdite : essayez d'éviter d'utiliser des transformateurs avec une classe de précision de 1,0 ou supérieure. Même si l'erreur d'un seul appareil répond à la norme, l'erreur combinée des deux peut dépasser la plage autorisée, entraînant des litiges sur le règlement des factures d'électricité.

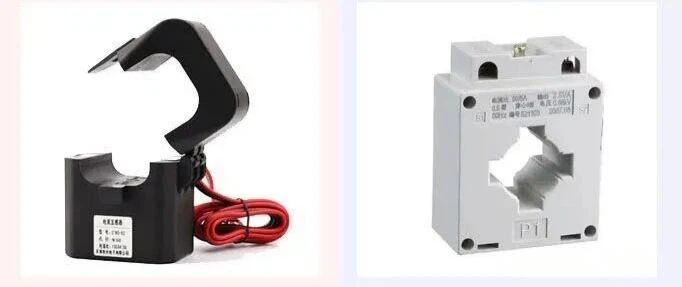

Sélection du type de transformateur de courant : type ouvert- ou type fermé-
| Taper | Fonctionnalités principales | Scénarios d'application | Notes de sélection et d'installation |
|---|---|---|---|
| Transformateur fermé | Haute précision (classe 0,2 et plus commun), bonne étanchéité, forte anti-interférence | Nouveaux projets, câble/jeu de barres installables avec coupure de courant, scénarios de charge stables | Éteignez pendant l'installation ; suivez strictement les exigences de la plaque signalétique pour les tours d'enroulement côté principal-(par exemple, 1 tour, 2 tours) pour éviter les erreurs de rapport causées par un mauvais enroulement. |
| Divisé-Transformateur de base | Installation facile (aucune coupure de courant requise), détachable, compatible avec les équipements en-service | Projets de rénovation, installation de câbles/barres non-détachables, scénarios d'extension d'urgence | La plupart sont de classe 0,5 et supérieure ; choisissez des produits de base divisés-de classe 0,2 de haute-qualité ; assurez-vous que le noyau de fer est bien fixé (écart inférieur ou égal à 0,1 mm) lors de l'installation, sinon la précision diminuera considérablement. |
Priorité de sélection : donner la priorité aux transformateurs de courant de type fermé- (qui offrent une meilleure précision) ; ne choisissez que des transformateurs de courant de type ouvert-de haute précision-quand il est impossible de-mettre le circuit hors tension pour l'installation, et la vérification des erreurs nécessaire doit être effectuée après l'installation.
Étapes pratiques de sélection du transformateur (4 étapes pour finaliser)
● Choisissez la classe 0,2 pour des charges stables ;
● Choisissez la classe 0,2S pour les grandes fluctuations de charge ;
● La classe 0,5 est également une option ; La classe 1.0 n’est pas recommandée.
● Choisissez des transformateurs fermés pour les nouveaux projets ;
● Choisissez des transformateurs à noyau divisé-(doit être supérieur à 0,5 classe) pour les projets de rénovation.
Incontournable-voir les rappels des pièges
1. Cohérence du ratio de transformation : Pour les transformateurs triphasés-dans le même circuit, le même rapport de transformation et la même classe de précision doivent être sélectionnés pour éviter un déséquilibre de mesure triphasé-.
2. Vérification de la plaque signalétique: Lors de la sélection d'un modèle, confirmez les étiquettes de la plaque signalétique du transformateur telles que « courant côté primaire/courant côté secondaire » et « classe de précision ».
3. Distance d'installation: La longueur du circuit secondaire entre le transformateur et le compteur électrique ne doit pas dépasser 50 mètres, et la section du fil-ne doit pas être inférieure à 2,5 mm² (pour côté secondaire 5A). Dans des environnements complexes, des fils blindés peuvent être utilisés pour réduire les interférences.
